Индивидуальный дизайн фильтров

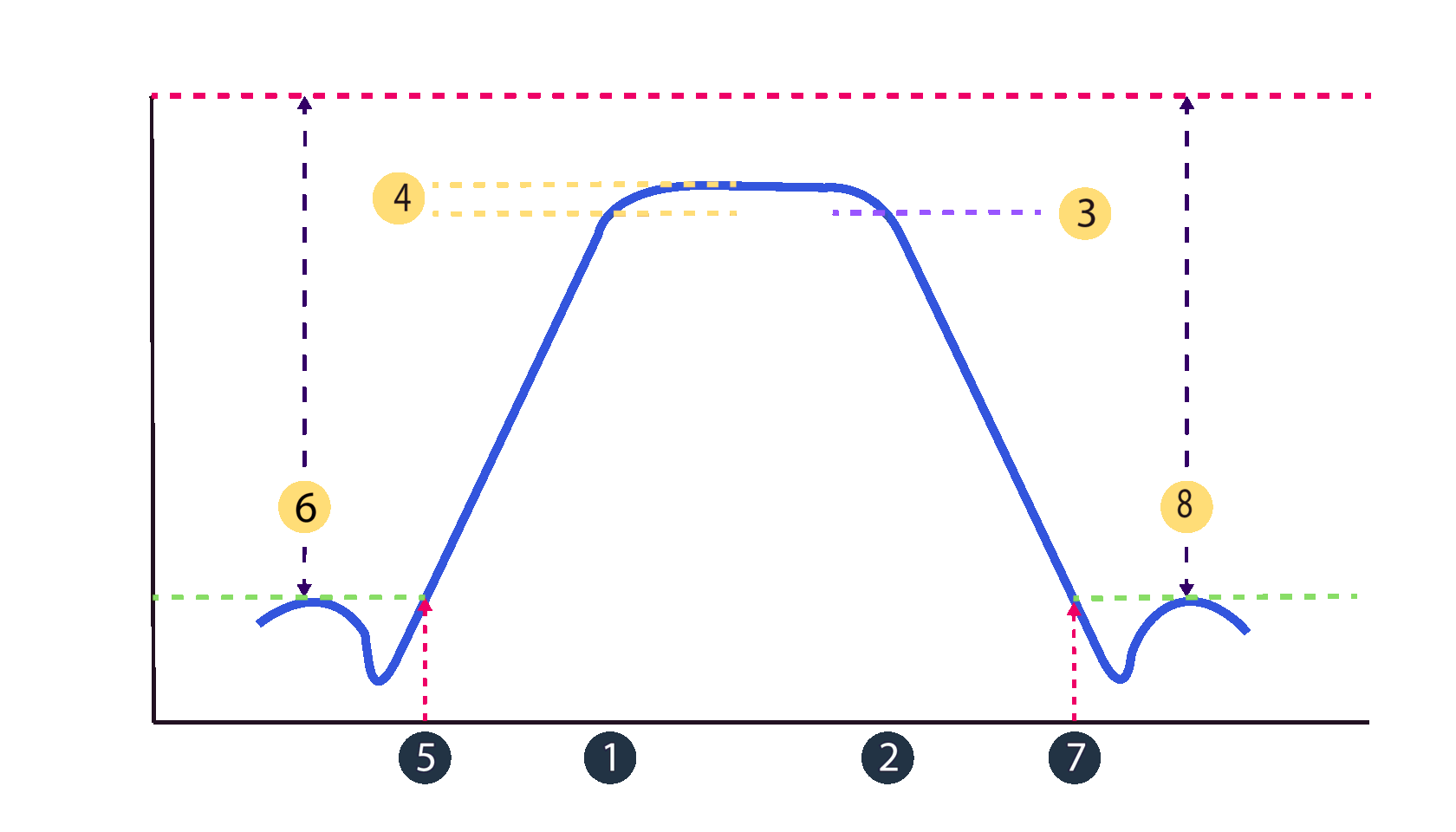

Полосовой фильтр

1.) Нижняя частота полосы пропускания (МГц)
2.) Верхняя частота полосы пропускания (МГц)
3.) Затухание в полосе пропускания, (дБ)
4.) Неравномерность в полосе пропускания (дБ)
5.) Нижняя частота загрождения (МГц)
6.) Затухание в нижней частоте заграждения (дБ)
7.) Верхняя частота загрождения (МГц)
8.) Затухание в верхней частоте заграждения (дБ)

Find the Perfect Art Lessons for You

Take this quiz to find out which art lessons are right for you. Answer a few quick questions to discover the perfect course to boost your artistic skills.

Фильтры на сосредоточенных элементах
Фильтры на коаксиально-керамических резонаторах
Гребенчатые и встречно-стержневые фильтры
Моноблочные керамические фильтры
Фильтры на микрополосковых линиях
Фильтры по технологии LTCC
Волноводные фильтры
Фильтры на объемных резонаторах
Перестраиваемые фильтры

*Select one or more options

Conference Program

Tuesday, March 14

08:00 – 09:00

Lynda Stone

Project manager in Pixels

Self-development in design and revolutions in the minds of the early 20s.

09:00 – 10:00

Tara Black

Creative director in DD agency

Crowdsourcing in graphic design startups

Part Number;Part Number RW;Полоса частот(МГц);I.L in BW(dB. max.);Ripple(dB. max.);R.L in BW(dB. min.);Rejection(dB. min.);Imp(ohms);Type;Размер(мм) ECLA1000B60B;RWLA1000B60B;DC~1000;0.8;0.8;12;"60 @ 1570~1600 МГц20 @ 1600~2500 МГц";50;N(Female);315.0x32.0x29.0 ECLA1300D40B;RWLA1300D40B;DC~1300;2;2;14;40 @ 1500МГц~3950 МГц;50;N(Female);495.2x34.0x29.0 ECLA2600B70B;RWLA2600B70B;DC~2600;0.9;0.9;15;70 @ 3500~5000 МГц;50;N(Female);210.0x22.0x22.0 ECLA2200F65B;RWLA2200F65B;800~2200;3;3;14;65 @ 2600~9000МГц;50;N(Female);238.0x24.0x24.0 ELCA2700B60B;RWCA2700B60B;2300~2700;1;0.5;15;"60 @ 4~14GHz 40 @ 14~21GHz";50;N(Female);103.0x100.0x32.0 ECLA512A23E;RWLA512A23E;30~512;0.5;-;14;23 @ 563~1500МГц;50;TNC(F);276x190x26 ECLA750A65E;RWLA750A65E;490~750;0.5;-;14;65 @ 980~1500МГц;50;TNC(F);194x75.4x20 ECLA1700G550A20B;RWLA1700G550A20B;DC~1700;0.5;-;17;20 @ 2250~5000МГц;50;N(F);184.5x20x22.5 ECLA1700G550A20C;RWLA1700G550A20C;DC~1700;0.5;-;17;20 @ 2250~5000МГц;50;7/16DIN(F);188.5x34x36 ECLA2210B30A;RWLA2210B30A;2000~2210;0.7;-;14;30 @ 2460~6000МГц;50;SMA(F);109x54x12 ECLA2700A50AMF;RWLA2700A50AMF;DC~2700;0.3;-;18;50 @ 6000~10000МГц;50;"IN-SMA(M) OUT-SMA(F)";87x18x12 ECLA2700A70A;RWLA2700A70A;1700~2700;0.5;-;16;70 @ 3400~13600МГц;50;SMA(F);238x18x12 ECLA3000A60BBM;RWLA3000A60BBM;DC~3000;0.3;-;15;60 @ 4900~7500МГц;50;N(M);52x46.5x26 ECLA3500B80B;RWLA3500B80B;50~3500;0.7;-;17;80 @ 4250~10000МГц;50;N(F);227x20x22.5 ECLA6000A40A;RWLA6000A40A;DC~6000;0.5;-;10;40 @ 8400~18000МГц;50;SMA(F);101.5x17x11 ECLA7000B40A;RWLA7000B40A;DC~7000;1;-;12;40 @ 9000~18000МГц;50;SMA(F);79.5x19x10 ECLA8000B25A;RWLA8000B25A;DC~8000;1;-;12;25 @ 10~20GHz;50;SMA(F);57x17x11 ECLA8000B30PD;RWLA8000B30PD;DC~8000;1;-;13;"30 @ 11GHz50 @ 14GHz";50;SMD TYPE;59x19x13.3 ECLA9700B60A;RWLA9700B60A;DC~9700;1;-;10;60 @ 11640МГц;50;SMA(F);64x18x12 ECLA9700B60PD;RWLA9700B60PD;DC~9700;1.3;-;10;60 @ 11640МГц;50;SMD TYPE;70x22x12.8 ELCA1200P1600G50C10A;ELCA1200P1600G50C10A;400~2000;1.5;1;12;"10 @ DC~350МГц 10 @ 2050~6000МГц";50;SMA(F);196.5x71.5x14
